Trong lĩnh vực gia công nhôm sắt, bản vẽ kỹ thuật đóng vai trò cực kỳ quan trọng. Một sai lệch nhỏ trong việc đọc bản vẽ có thể dẫn đến sai kích thước, lệch kết cấu hoặc phát sinh chi phí không mong muốn.

Vậy đọc bản vẽ kỹ thuật cần lưu ý những gì? Và vì sao nên chọn đơn vị gia công có kinh nghiệm xử lý bản vẽ chuyên nghiệp?

1. Vì sao bản vẽ kỹ thuật quan trọng trong gia công nhôm sắt?

Bản vẽ kỹ thuật là cơ sở để:

• Xác định kích thước chính xác

• Hiểu rõ kết cấu lắp ghép

• Tính toán vật tư

• Lập kế hoạch gia công

• Đảm bảo đúng yêu cầu thiết kế

Trong gia công cơ khí, đặc biệt là nhôm sắt kết cấu, chỉ cần sai lệch 1–2mm cũng có thể ảnh hưởng đến khả năng lắp ráp và độ bền công trình.

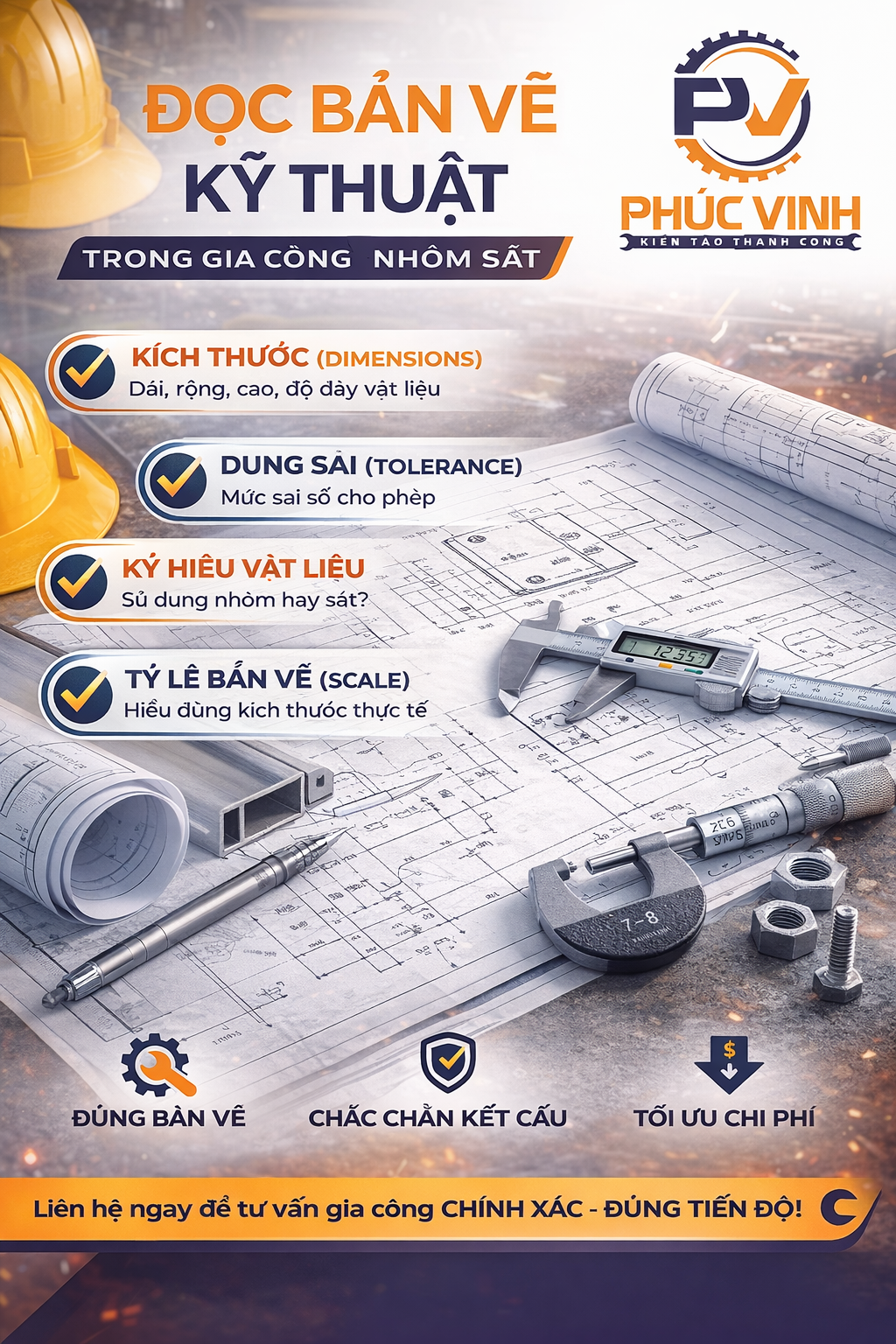

2. Các thành phần cơ bản trong bản vẽ kỹ thuật

Khi đọc bản vẽ gia công nhôm sắt, cần chú ý các yếu tố sau:

✔ Kích thước (Dimensions)

Bao gồm chiều dài, rộng, cao, độ dày vật liệu. Đây là yếu tố quan trọng nhất để cắt – chấn – hàn chính xác.

✔ Tỷ lệ bản vẽ (Scale)

Giúp hiểu đúng kích thước thực tế, tránh nhầm lẫn giữa bản vẽ thu nhỏ và kích thước thật.

✔ Ký hiệu vật liệu

Cho biết sử dụng nhôm, sắt thường hay sắt mạ kẽm, độ dày bao nhiêu, tiêu chuẩn nào.

✔ Dung sai (Tolerance)

Thể hiện mức sai số cho phép khi gia công. Với các chi tiết lắp ráp, dung sai là yếu tố cực kỳ quan trọng.

✔ Ghi chú kỹ thuật

Bao gồm yêu cầu hàn, xử lý bề mặt, sơn phủ, mạ kẽm…

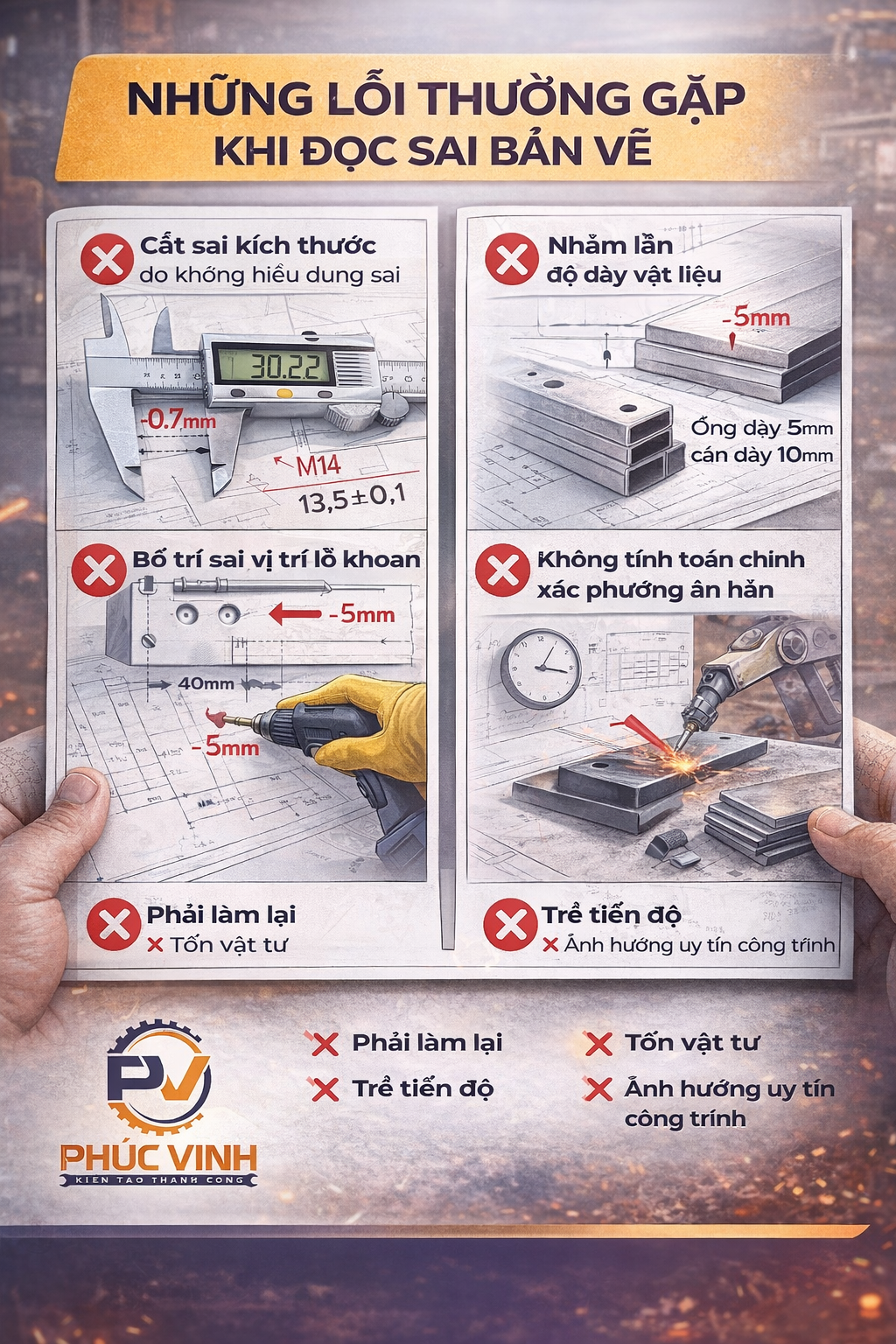

3. Những lỗi thường gặp khi đọc sai bản vẽ

Nhiều đơn vị thiếu kinh nghiệm có thể gặp các lỗi:

• Cắt sai kích thước do không hiểu dung sai

• Nhầm lẫn độ dày vật liệu

• Bố trí sai vị trí lỗ khoan

• Không tính toán chính xác phương án hàn

Hậu quả là:
❌ Phải làm lại
❌ Tốn vật tư
❌ Trễ tiến độ
❌ Ảnh hưởng uy tín công trình

Vì vậy, việc đọc – phân tích bản vẽ kỹ thuật cần được thực hiện bởi đội ngũ có chuyên môn và quy trình rõ ràng.

4. Quy trình xử lý bản vẽ tại xưởng gia công chuyên nghiệp

Tại Phúc Vinh – Xưởng gia công nhôm sắt theo yêu cầu, mỗi bản vẽ trước khi sản xuất đều được:

1. Kiểm tra thông số kỹ thuật

2. Xác nhận vật liệu & độ dày

3. Phân tích phương án gia công tối ưu

4. Lập kế hoạch cắt – hàn – chấn

5. Kiểm tra lại trước khi xuất xưởng

Nhờ quy trình rõ ràng, Phúc Vinh đảm bảo:

✔ Gia công đúng bản vẽ
✔ Sai số trong giới hạn cho phép
✔ Đảm bảo kết cấu và độ bền
✔ Tối ưu chi phí vật tư cho khách hàng

5. Nên chọn xưởng có khả năng đọc & xử lý bản vẽ tốt

Không phải xưởng nào cũng có khả năng đọc và triển khai bản vẽ kỹ thuật chính xác.

Với những công trình yêu cầu cao về kỹ thuật và độ bền, việc lựa chọn đơn vị gia công có kinh nghiệm sẽ giúp:

• Hạn chế rủi ro

• Tiết kiệm thời gian

• Đảm bảo chất lượng công trình

Phúc Vinh nhận gia công nhôm sắt theo bản vẽ, hỗ trợ tư vấn kỹ thuật và tối ưu phương án sản xuất phù hợp từng dự án.

📩 Liên hệ ngay để được tư vấn chi tiết.
